Mi az a cutline?
A cutline az a vágási vonal, amelynek segítségével a plotter vagy a lézer a matricákat vagy más papírtermékeket a kívánt formára vágja. Ez lehet általános mértani forma – négyzet, kör, ellipszis –, de lehet más, nem szabványos forma is, pl. csillag, egyszerű fa stb.
Hogyan kell elkészíteni a cutline-t?
A dokumentum tartalmaz egy cutline vonalat, amely adatokat hordoz arról a színről, amelyet a plotter felismer, azaz tudja, hogy vágási vonalról van szó.
Először is meg kell tervezni azt a vonalat, amely szerint a gép a vágást végrehajtja. A vágási vonal egy külön rétegen helyezkedik el. A vonal létrehozását követően*, a vastagságát 0,1 mm-re (vagy 0,25 pontra) állítjuk.
A következő lépés a direkt szín (spot color) beállítása. A szín nevének CutContournak kell lennie, és kizárólag, azaz 100% Magenta színből kell állnia. Az ilyen nevű direkt szín létrehozásához az Adobe Illustratorban nyissa meg a Window > Swatches ablakot.

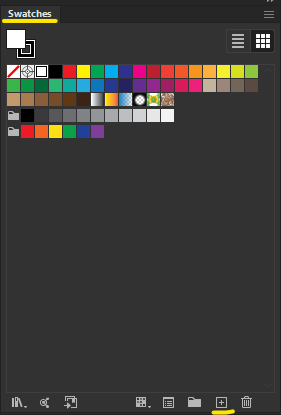

Az ablak alján egy négyzettel körülzárt + jel látható. Erre kattintva megnyílik a New Swatch párbeszédpanel. Itt állítjuk be a fent említett értékeket.

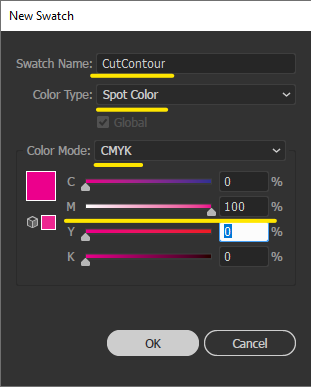

Swatch Name: CutContour
ColorType: Spot Color
Color Mode: CMYK
C: 0%, M: 100%, Y: 0% K: 0%
Az összes szükséges érték beállítása után kattintson az OK gombra.
A Swatches ablakban egy új szín jelent meg. Ha mindent jól csináltunk, az új színt a négyzet jobb alsó sarkában elhelyezett fehér háromszögben látható fekete pont jelöli. Ezt a színt alkalmazzuk a létrehozott körvonalra, azaz magenta színű körvonalat kapunk.
Ehhez a vonalhoz be kell állítani a felülnyomás (overprint) attribútumot. Ez a beállítás az attribútumok ablakban található.
Window > Attributes (billentyűparancs + F11 (Windows) vagy
+ F11 (macOS)).
Miután kiválasztottuk a vonalunkat, az Attribútumok ablaknak a fenti képen látható módon kell kinéznie. Végül jelölje be az Overprint Stroke (Körvonal felülnyomása) melletti jelölőnégyzetet.
